SCAN 3D ET RELEVÉS NUMÉRIQUES DE L’EXISTANT
La numérisation par scanner 3D permet de relever avec précision vos installations industrielles, bâtiments ou plateformes, puis de les restituer sous forme de nuage de points exploitable pour les études, la conception et le contrôle dimensionnel.

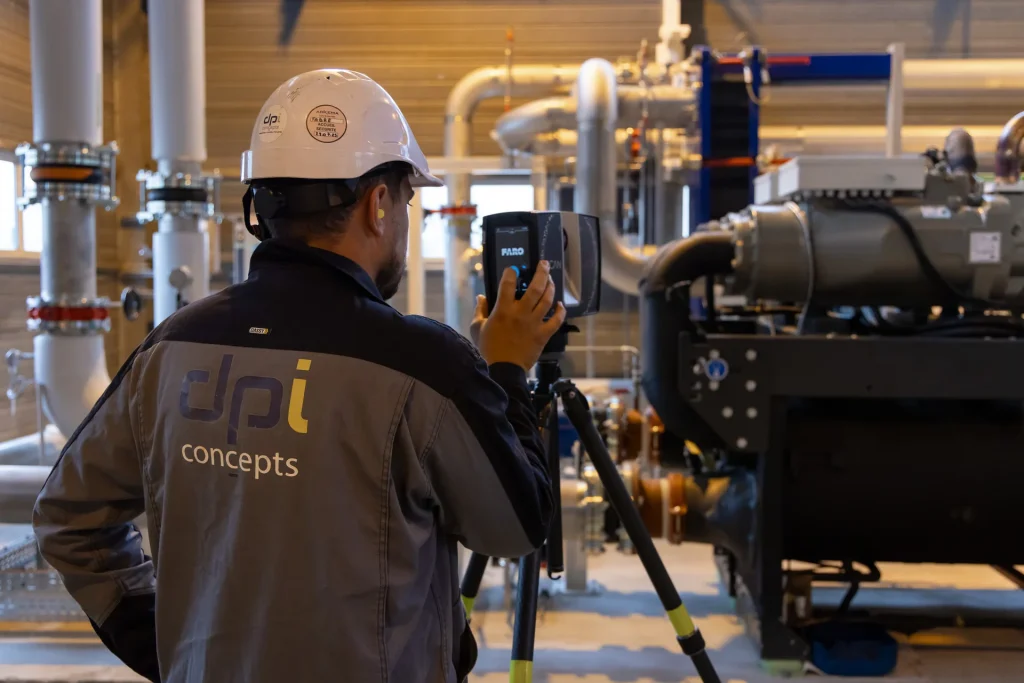

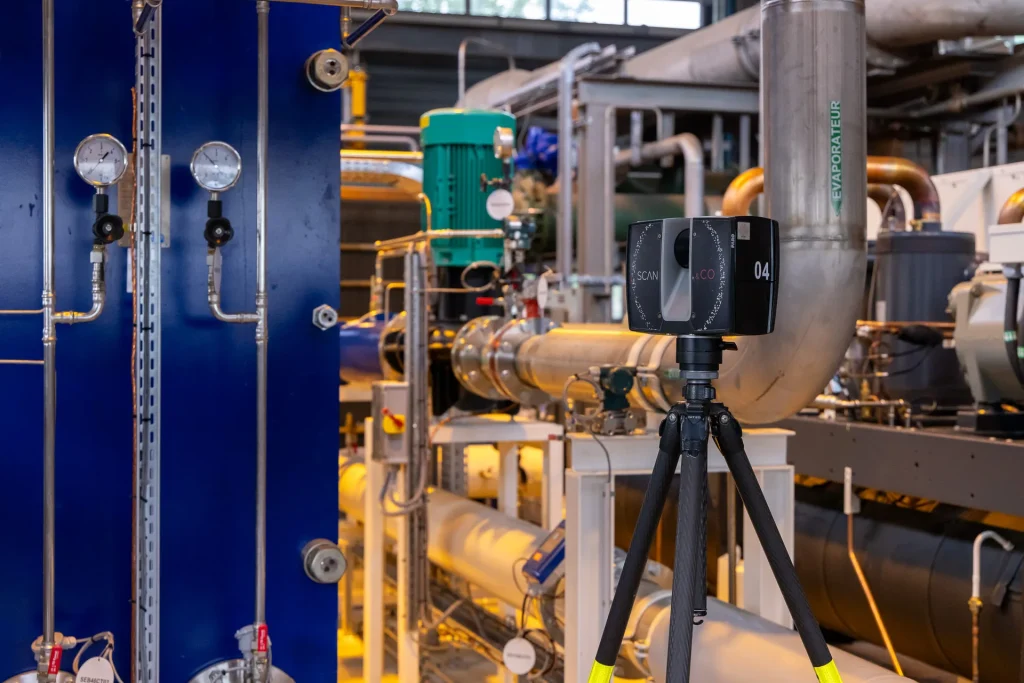

Chez DPI Concepts, nous réalisons des relevés 3D sur site afin de capturer fidèlement les volumes, équipements, tuyauteries, structures métalliques et environnements existants.
Cette technologie permet de fiabiliser les études, de gagner du temps en phase de conception et d’anticiper les contraintes avant intervention sur site.
Les avantages du relevé 3D
Le scan 3D offre une représentation complète et précise de l’existant, avec de nombreux bénéfices :
- Temps de présence sur site réduit
- Moins d’intervenants mobilisés
- Réduction des besoins en échafaudage
- Relevés complets des zones difficiles d’accès
- Prise de cotes depuis le nuage de points ou les vues panoramiques
- Réduction des risques d’erreurs en conception
Une base fiable pour vos études
Les données issues du relevé 3D permettent de créer une maquette numérique précise de vos installations existantes.
Cette maquette sert de base pour les études de conception, d’implantation, de tuyauterie, de supportage ou de modification d’installations.
Elle facilite également la détection des encombrements, l’anticipation des interfaces et la coordination entre les différents intervenants du projet.
Notre valeur ajoutée
Au-delà du relevé 3D, DPI Concepts vous accompagne sur l’ensemble de vos études techniques : maquettes 3D, plans d’exécution, plans de fabrication, notes de calcul et dossiers techniques.
De l’APS au DOE, nous transformons rapidement les données terrain en livrables fiables et exploitables pour vos projets industriels.
Exemple 1 : ÉTUDE D’EXÉCUTION
Dans le cadre de ce projet, DPI Concepts est intervenu sur site afin de réaliser un relevé par scanner 3D des installations existantes.
L’objectif était de capturer précisément l’environnement en place, puis d’exploiter le nuage de points pour modéliser les réseaux existants en 3D.
Cette maquette a ensuite permis de préparer le remplacement des réseaux en conservant le cheminement, les implantations et les contraintes de l’existant.

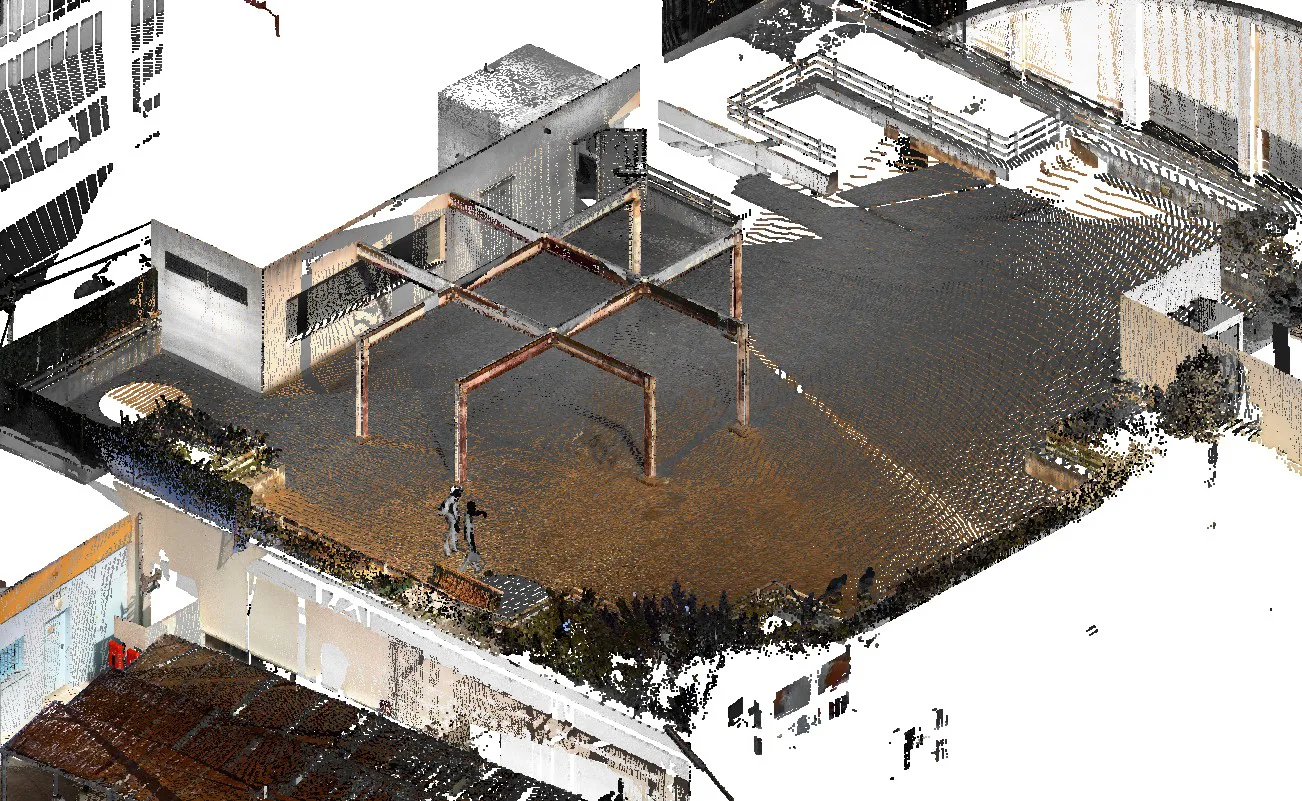

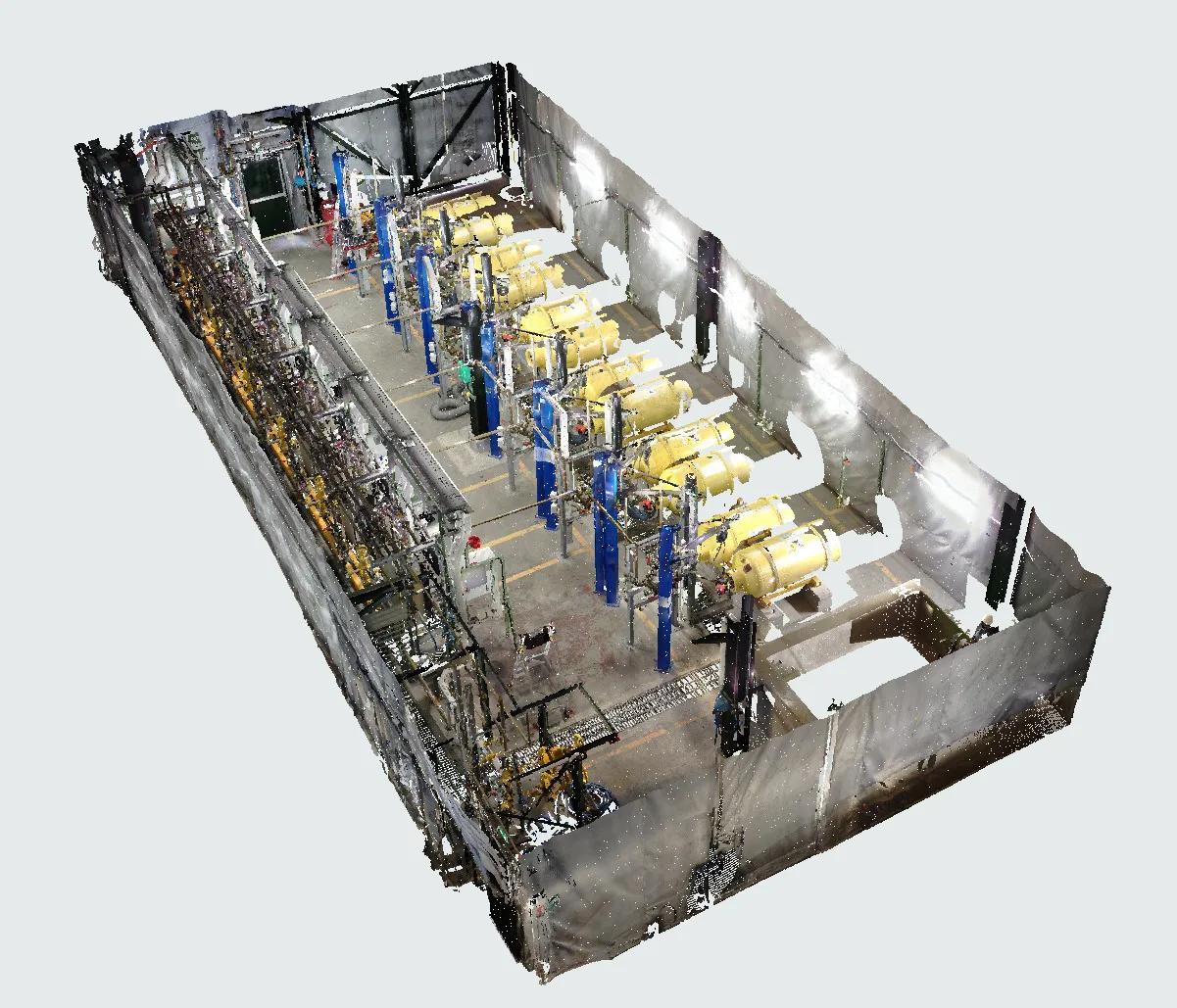

Nuage de point

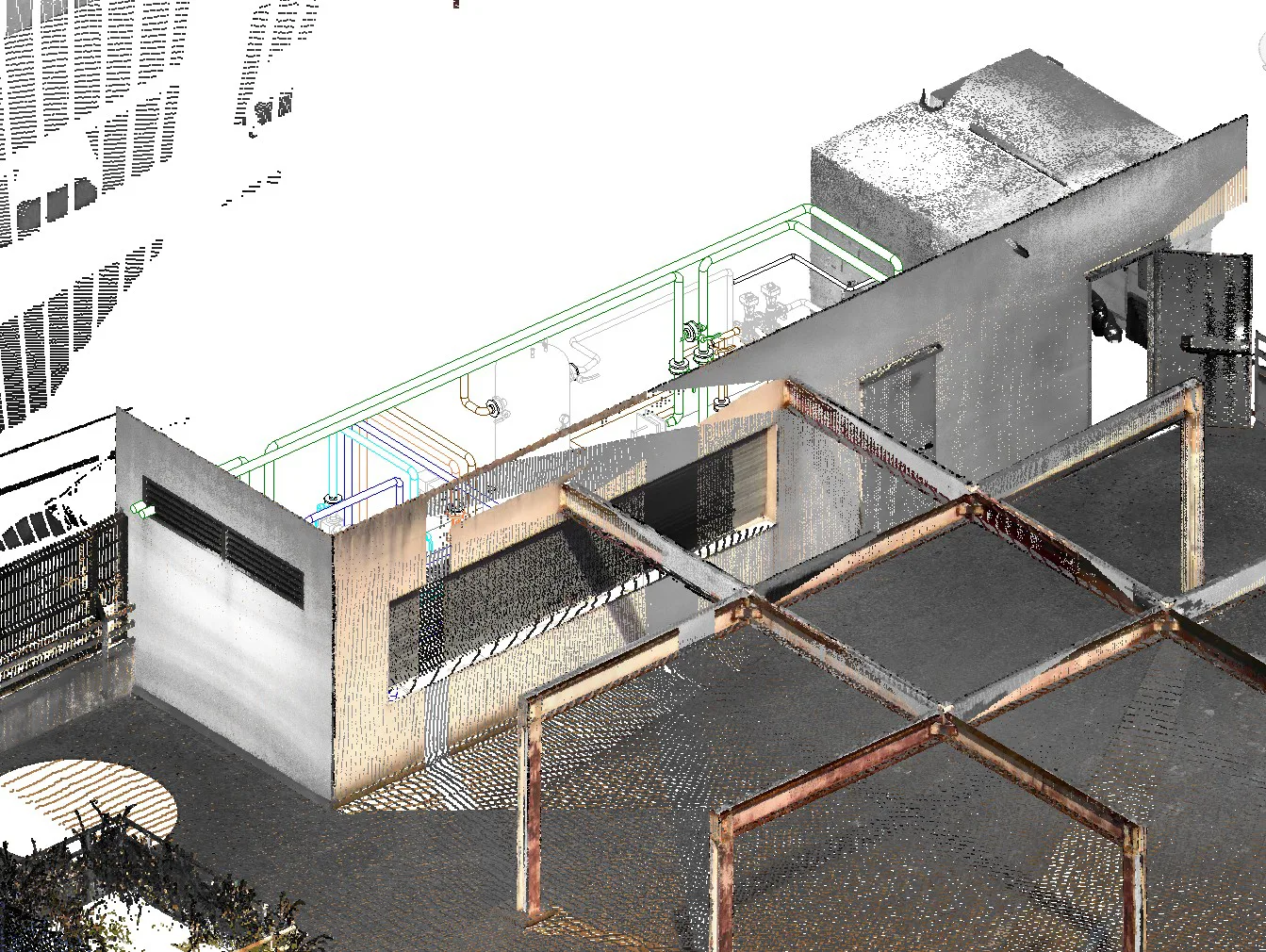

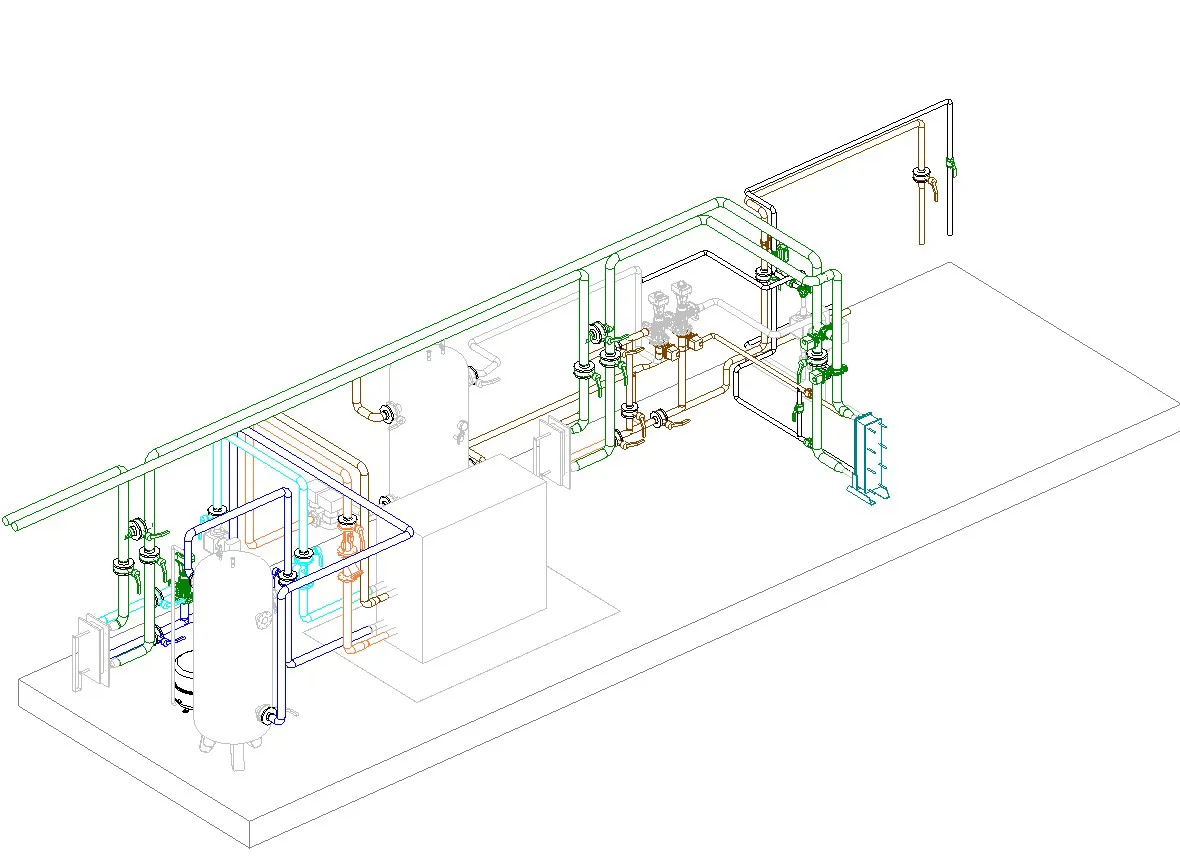

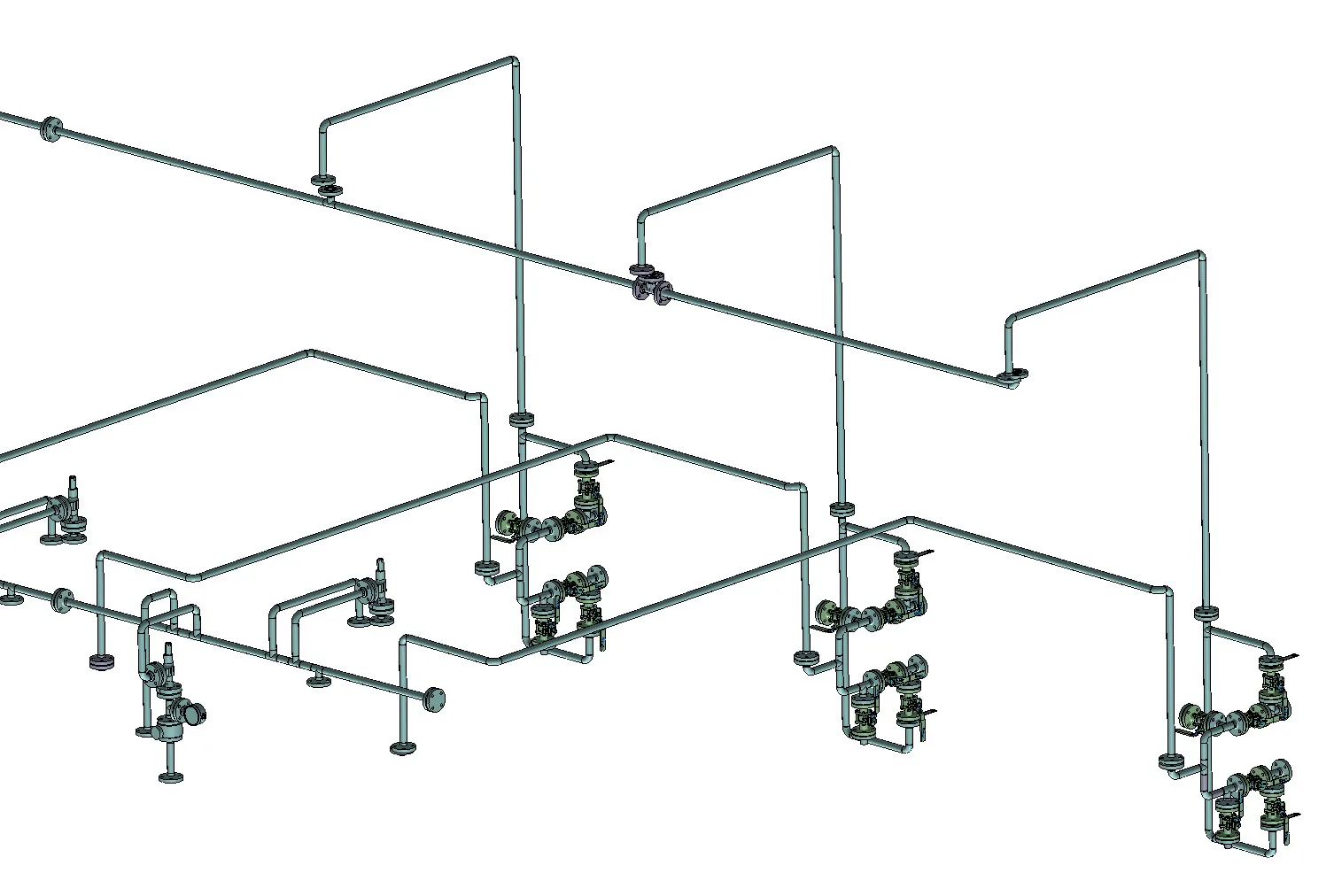

Modélisation 3D – Extraction des réseaux existants

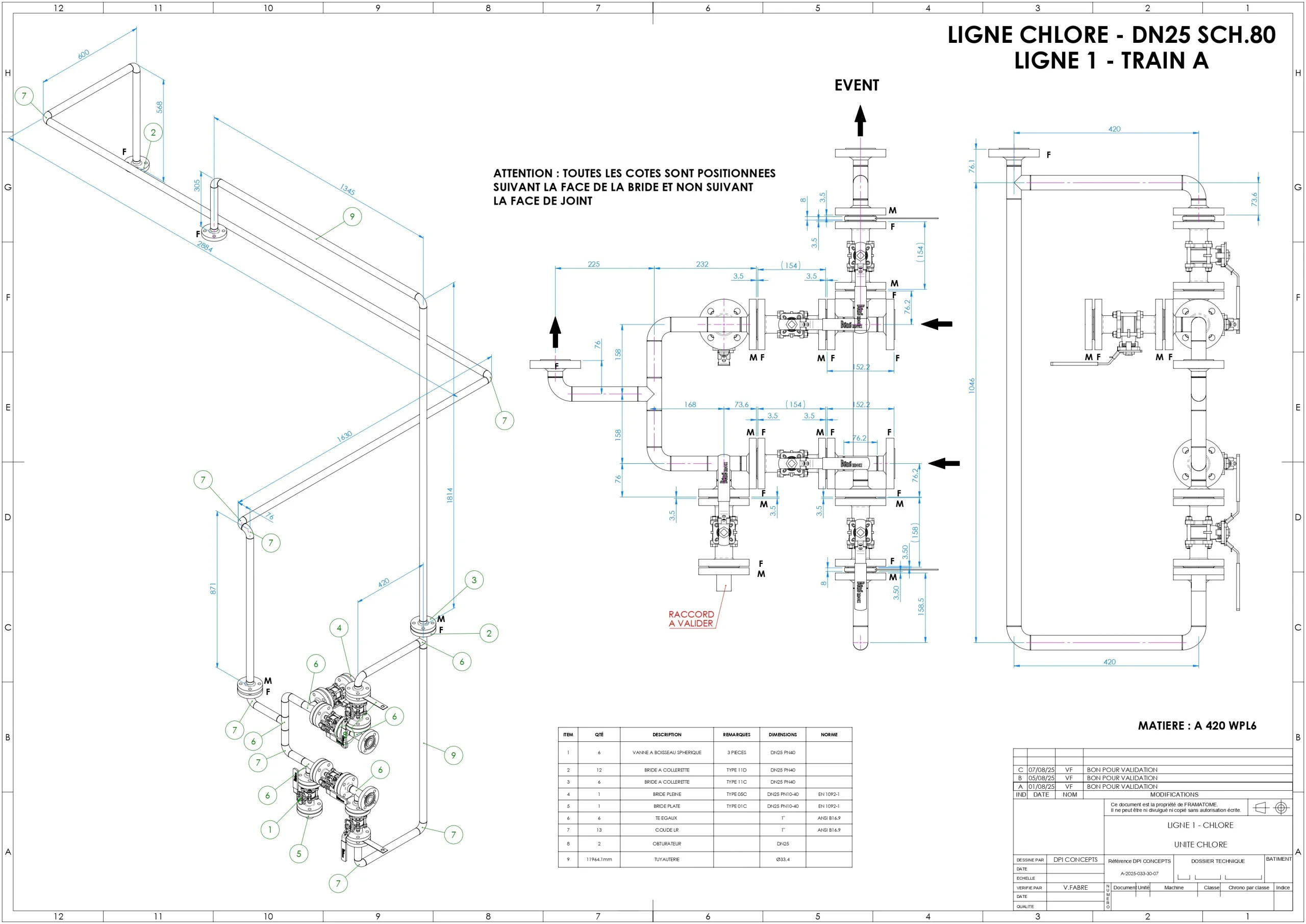

Mise en plan – Plans de fabrication
Exemple 2 : ÉTUDE DE FAISABILITÉ
L’objectif de cette étude de faisabilité était de disposer d’une base précise de l’existant afin d’analyser les possibilités d’intégration d’une pompe à chaleur, de deux CTA et de l’ensemble des réseaux de raccordement associés.
À partir du nuage de points, nous avons pu modéliser l’environnement existant, étudier les implantations possibles, vérifier les cheminements des réseaux et anticiper les contraintes techniques avant la phase travaux.

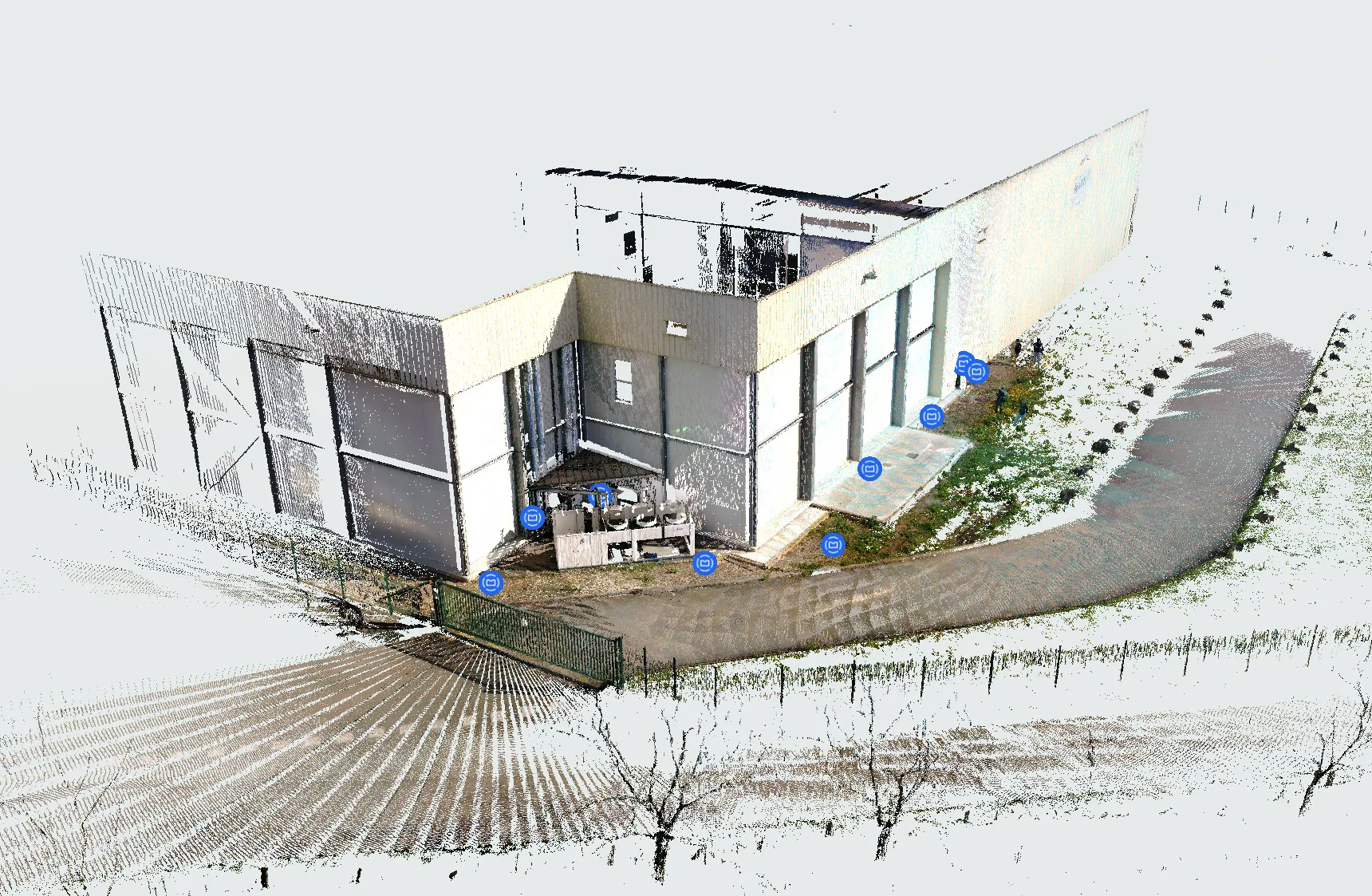

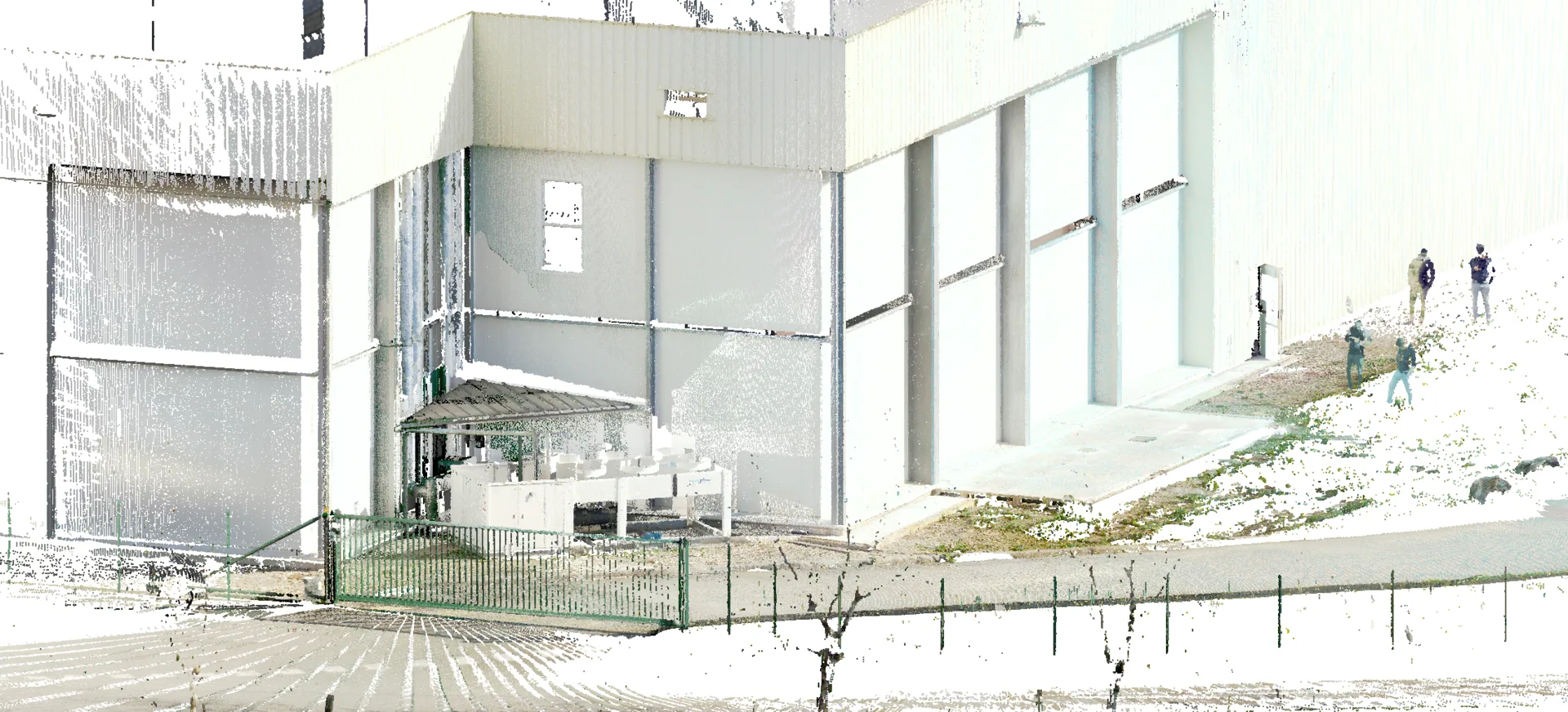

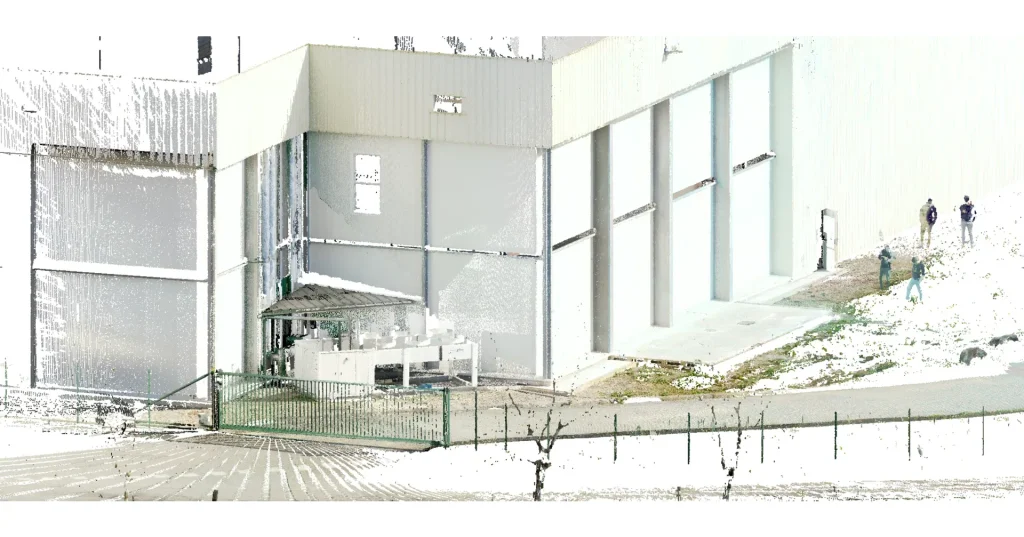

Nuage de point

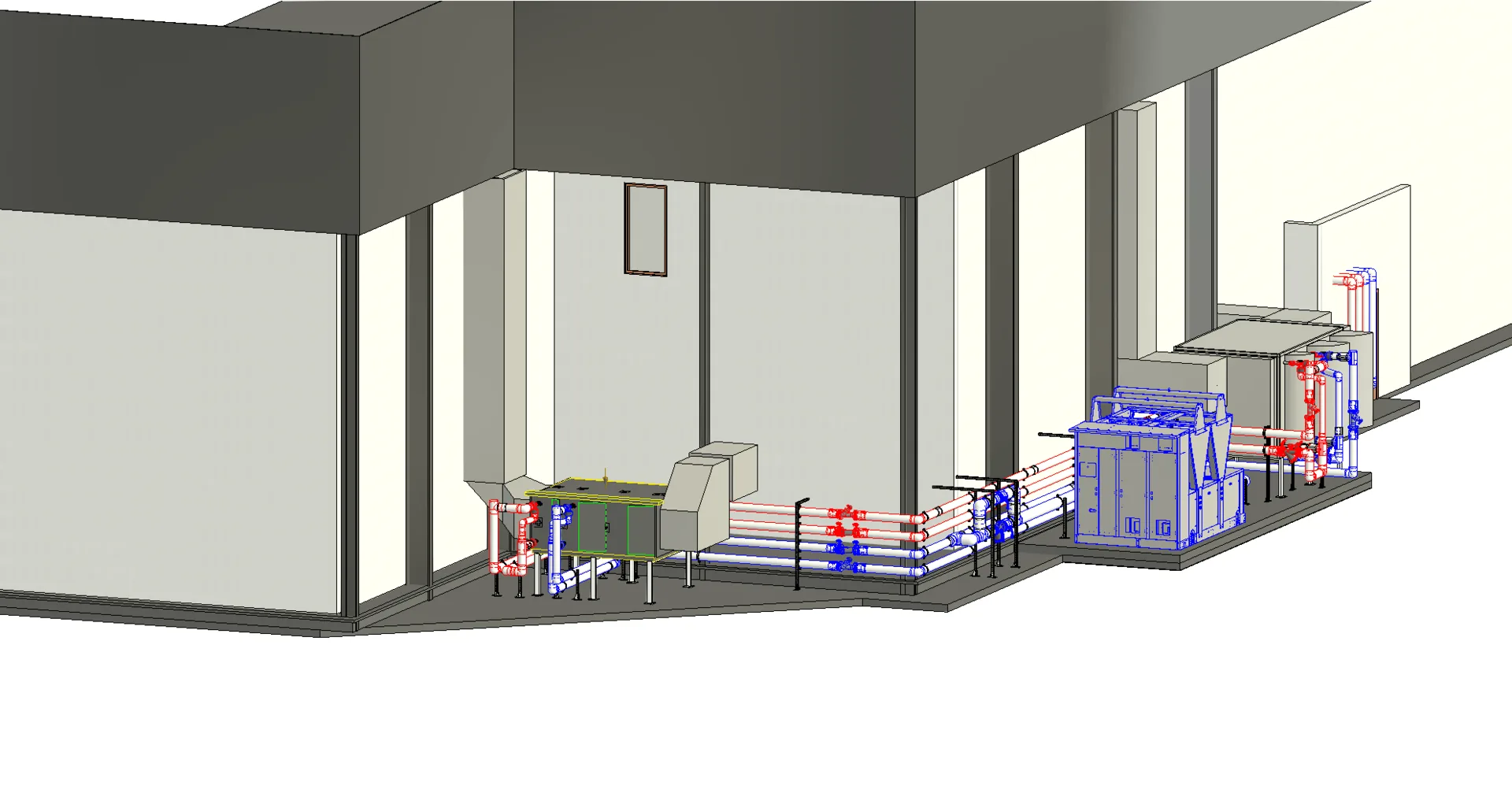

Modélisation 3D – Maquette 3D de l’existant et intégration du projet
Exemple 3 : ÉTUDE D’IMPLANTATION

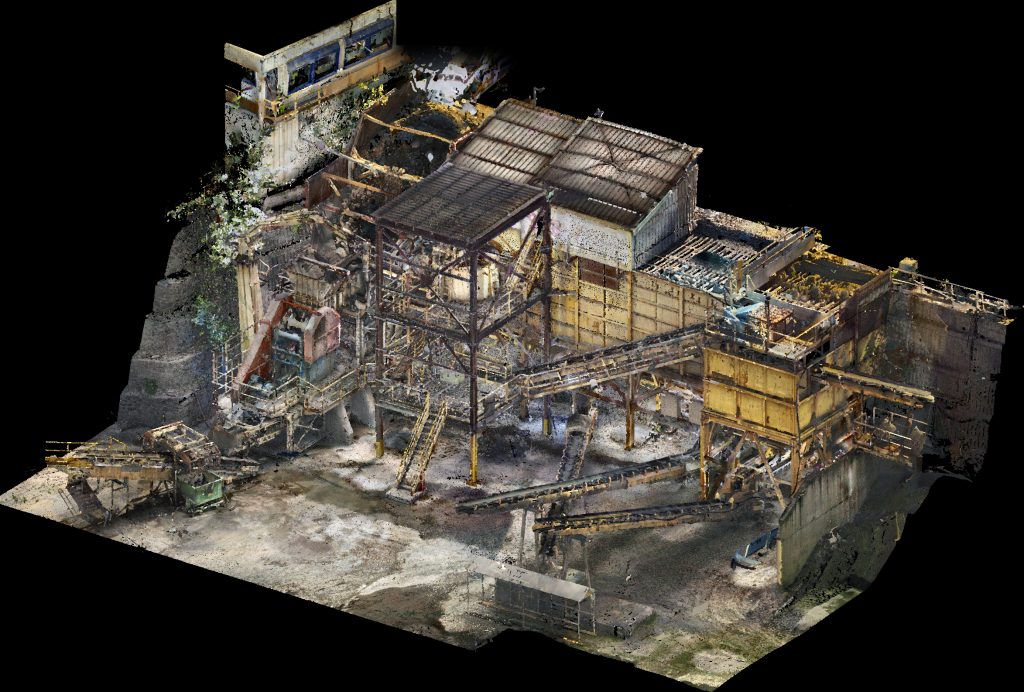

Nuage de point

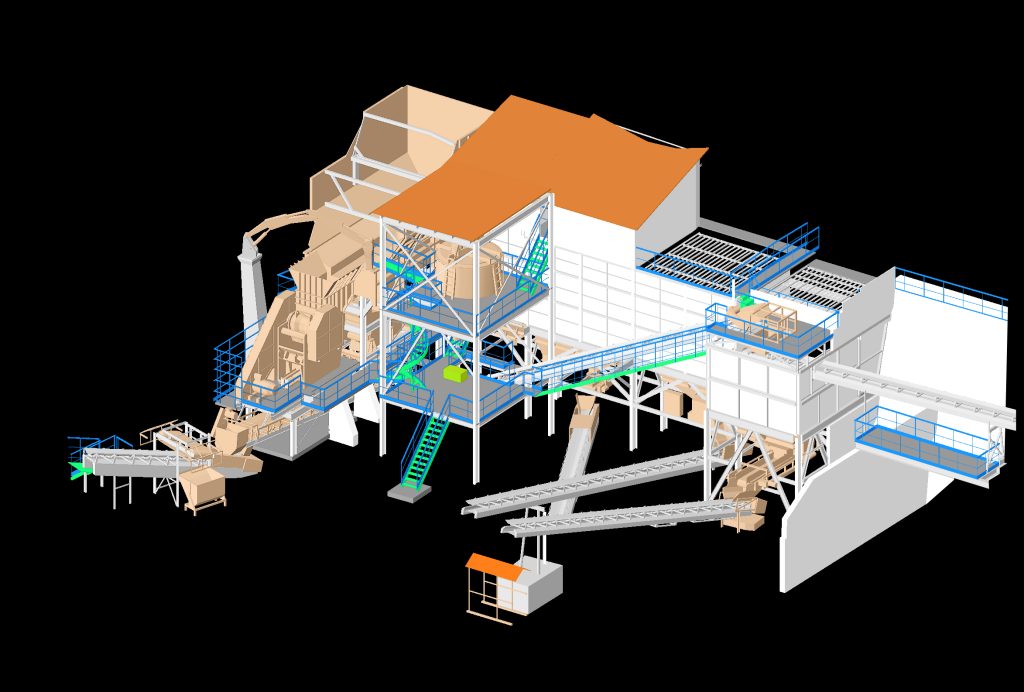

Modélisation 3D – Process industriel
Implantation au nuage de point
